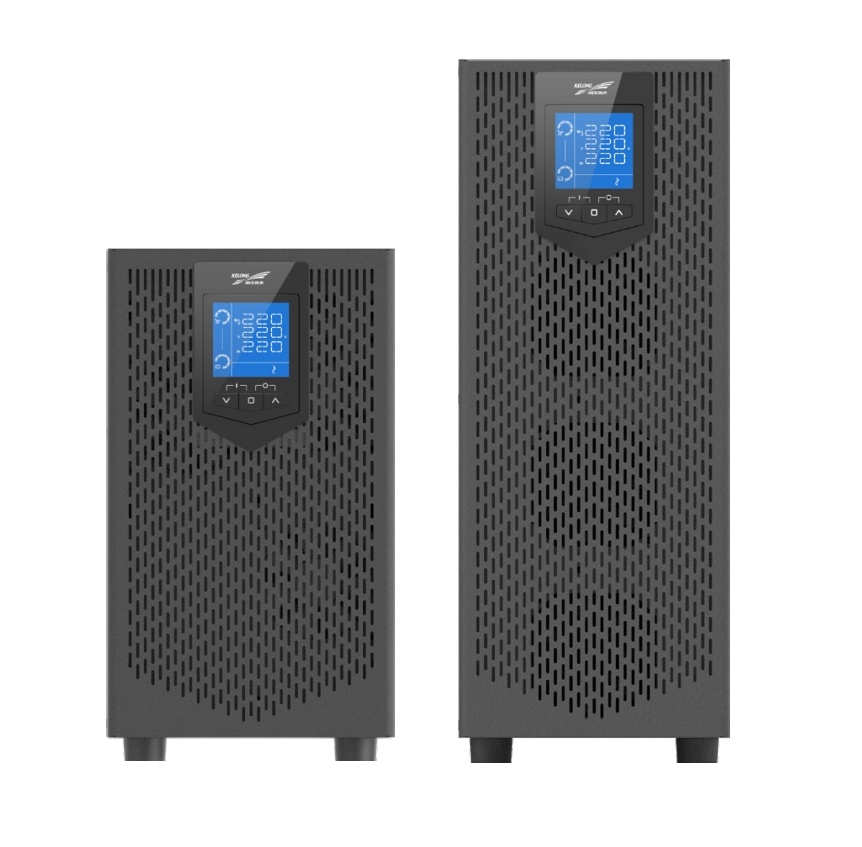

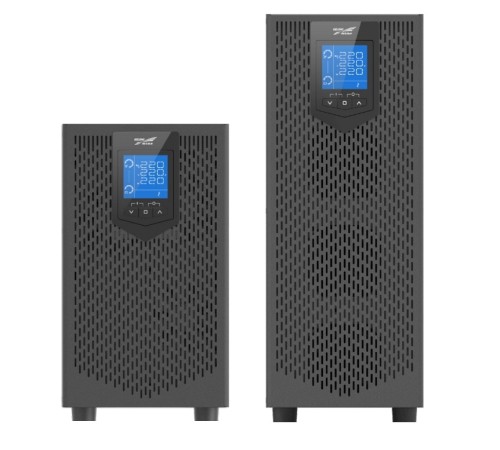

科华UPS电源YTR31 系列（10K-20KVA）参数表及产品介绍

产品概述

科华不间断电源YTR31 系列为三进单出双变换在线式 UPS，覆盖 10kVA、20kVA 两大功率段，面向金融、医疗、政企机房、工业精密设备打造，和单进单出 YTR11-J 系列形成功率互补方案。科华UPS电源采用高功率密度紧凑型结构，整机体积相比行业同类机型缩减 46%，*适配空间紧凑的中小型机房；整机**率可达 96%，节能表现优于小功率机架机型，长期运行可显著降低机房电费支出。

科华UPS电源原生适配三相工业电网，超宽电压输入区间可应对工地、老旧厂区、自备发电机等恶劣供电场景；电池配置、充电电流全软件可调，标配内置维修旁路，单人即可完成断电维护，运维门槛大幅降低；同时搭载完善远程监控体系，搭配多重电气保护，为医疗设备、数据服务器、自动化仪器提供不间断纯净正弦电力。

核心参数中英文对照表

表格

参数项目（中文）	Parameter Item（English）	YTR3110（10kVA）	YTR3120（20kVA）
产品型号	Model	YTR3110	YTR3120
输入制式	Input System	三相四线 + PE（三进单出）3φ4W+PE, 3-phase input, single-phase output	三相四线 + PE（三进单出）3φ4W+PE, 3-phase input, single-phase output
输入电压范围 (Vac)	Input Voltage Range	线电压 138~485V；相电压 80~280V L-L:138~485V, L-N:80~280V	线电压 138~485V；相电压 80~280V L-L:138~485V, L-N:80~280V
输入频率范围 (Hz)	Input Frequency Range	40~70Hz，50/60Hz 自适应 40~70Hz, 50/60Hz auto-adaptive	40~70Hz，50/60Hz 自适应 40~70Hz, 50/60Hz auto-adaptive
旁路同步跟踪范围	Bypass Synchronization Tracking Range	50/60Hz±10%	50/60Hz±10%
旁路输入电压范围 (Vac)	Bypass Input Voltage Range	208/220/230/240±20%	208/220/230/240±20%
输入功率因数	Input Power Factor	≥0.94	≥0.99
输入电流谐波 THDi	Input Current Harmonic THDi	＜6%（满载工况）	＜5%（满载工况）
电池电压 (Vdc)	Battery Voltage	默认 192V，软件可调 192~240V；标配 16 节 12V 电池，可扩展至 20 节 Default 192V, adjustable 192~240V; 16~20×12V battery	默认 192V，软件可调 192~240V；标配 16 节 12V 电池，可扩展至 20 节 Default 192V, adjustable 192~240V; 16~20×12V battery
输出功率因数	Output Power Factor	0.8；30℃以下可长期 0.9 满载不保护 0.8, long-term 0.9 load below 30℃	0.8；30℃以下可长期 0.9 满载不保护 0.8, long-term 0.9 load below 30℃
输出电压 (Vac)	Output Voltage	默认 220V，可选 208/220/230/240±1% Default 220V, optional 208/220/230/240±1%	默认 220V，可选 208/220/230/240±1% Default 220V, optional 208/220/230/240±1%
输出频率 (Hz)	Output Frequency	电池模式：50/60±0.1%；市电同步 ±10% Battery mode:±0.1%, Mains sync:±10%	电池模式：50/60±0.1%；市电同步 ±10% Battery mode:±0.1%, Mains sync:±10%
波形失真度 THDv	Waveform Distortion THDv	线性负载＜2%，非线性负载＜5% Linear load＜2%, Non-linear load＜5%	线性负载＜2%，非线性负载＜5% Linear load＜2%, Non-linear load＜5%
整机效率	Overall Efficiency	*高 95% Max 95%	*高 96% Max 96%
逆变过载能力	Inverter Overload Capacity	≤115% 长期运行；115%~130% 维持 10min；130%~150% 维持 30s；150%~200% 维持 200ms；＞200ms 立即保护	≤115% 长期运行；115%~130% 维持 10min；130%~150% 维持 30s；150%~200% 维持 200ms；＞200ms 立即保护
直流启动功能	DC Cold Start Function	✅支持电池冷启动 Support battery cold start	✅支持电池冷启动 Support battery cold start
通信功能	Communication Port	标配 RS485、EPO 紧急关机；可选 RS232、干接点卡、SNMP 远程监控卡、协议转换卡 Standard:RS485,EPO; Optional:RS232, Relay card, SNMP, Protocol card	标配 RS485、EPO 紧急关机；可选 RS232、干接点卡、SNMP 远程监控卡、协议转换卡 Standard:RS485,EPO; Optional:RS232, Relay card, SNMP, Protocol card
选配件	Optional Accessories	192V 铅酸电池组、磷酸铁锂储能模组、SNMP 监控卡、干接点扩展卡、电池柜、配套连接线缆、机房 PDU 配电单元	192V 大容量铅酸电池柜、长寿命磷酸铁锂电池模块、全套通讯扩展卡、电池连接线、机房承重机柜、维修配套辅件
报警功能	Alarm Function	电池低压告警、市电输入异常、输出过载故障 Battery low voltage, mains fault, output overload	电池低压告警、市电输入异常、输出过载故障 Battery low voltage, mains fault, output overload
噪音 (dB)	Noise Level	＜55dB	＜55dB
工作温度 (℃)	Operating Temperature	-5 ~ 40℃	-5 ~ 40℃
环境湿度	Ambient Humidity	0~95% RH，无凝露 0~95% RH, non-condensing	0~95% RH，无凝露 0~95% RH, non-condensing
尺寸 (宽 × 深 × 高 mm)	Dimension(W×D×H)	190×405×320	175×548×438
净重 (kg)	Net Weight	14kg	26kg

产品详细介绍

科华UPS电源三相输入适配工业场景不同于单进单出 YTR11-J 系列，该系列采用三进单出供电架构，适配工厂、大型医院、政企办公楼三相 380V 进线电网，线电压耐受区间 138~485V，可兼容柴油发电机、电压波动极大的老旧厂区供电，大幅降低电网畸变对后端精密医疗、自动化设备的冲击，是工业级不间断供电优选方案。
科华不间断电源超高节能效率，长期运维成本更低 **YTR3120 机型整机满载效率可达 96%，在同等三相 UPS 产品中处于上游水准。无级调速智能风机根据负载动态调节转速，空载轻载下降低风机功耗与运行噪音，既延长风机使用寿命，又减少机房空调配套能耗，全年持续为用户节约电费开支。
科华UPS电源电池系统灵活可调，运维便捷省心电池节数 16~20 节软件自由切换，充电电流 1~8A 分段可调，适配不同容量铅酸、磷酸铁锂电池；整机内部标配维修旁路开关，无需额外外接旁路装置，设备检修、更换电池时可隔离逆变回路，全程不中断后端负载供电，单人即可完成维护操作，大幅缩短停机维护时长。
智能监控与*安全防护搭载蓝屏笔段式 LCD 显示屏，实时展示三相输入电压、输出负载率、电池剩余容量、设备内部温度；内置多重保护机制：输出短路、过压欠压、过载、过温、电池欠压全维度防护；搭配 EPO 紧急断电接口，发生火情时可一键切断 UPS 输出，满足医院、机房消防规范要求。
紧凑机身拓展场景应用整机高功率密度设计，体积较同规格竞品缩小 46%，无需专用大型机房，可放置于办公室设备间、小型弱电井、医疗诊室角落；支持外接多组电池柜并联扩容备电时长，兼顾短时待机、数小时长效后备两种使用需求，适配 IT 机房、医疗影像设备、交通监控、证券交易终端等多行业场景。
