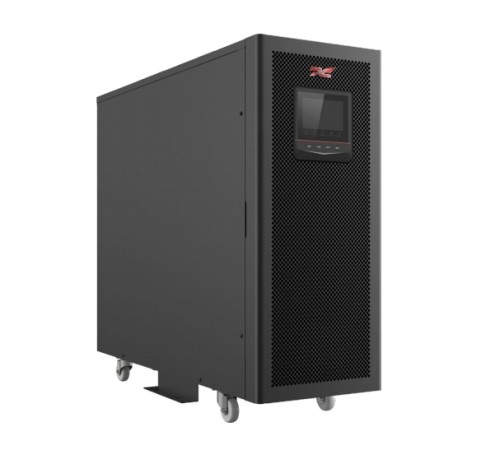

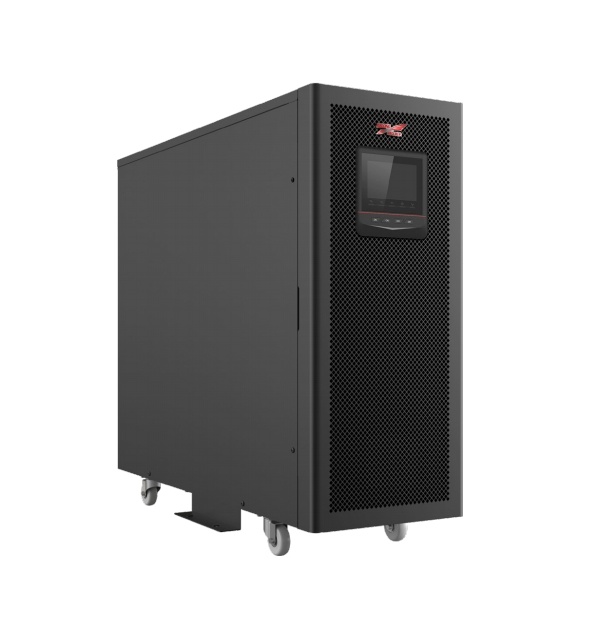

科华UPS电源YTR33 系列 20-40kVA 三进三出在线式不间断电源｜完整参数与产品介绍一、产品概述科华不间断电源YTR33 系列是科华数据推出的大功率三进三出双变换在线式 UPS，覆盖 20kVA、30kVA、40kVA 主流三相功率区间，专为中型数据中心、政企机房、工业自动化产线、医疗影像设备、能源监控系统打造稳定供电保障。科华UPS电源搭载双 DSP 协同数字控制架构，区别于小功率 Y
科华不间断电源YTR33 系列是科华数据推出的大功率三进三出双变换在线式 UPS，覆盖 20kVA、30kVA、40kVA 主流三相功率区间，专为中型数据中心、政企机房、工业自动化产线、医疗影像设备、能源监控系统打造稳定供电保障。科华UPS电源搭载双 DSP 协同数字控制架构，区别于小功率 YTR11、YTR31 单处理器机型，整机性能、带载能力、并机扩容能力*升级；整机**率可达 96%，输出功率因数做到行业* 1.0，大幅降低机房长期用电成本。科华UPS电源具备超宽三相电网适配、超低输入谐波、独立冷热分离风道、4.3 寸高清触控屏、V 型三色状态氛围灯、四机并联冗余等差异化配置，内置四路完整开关 + 熔断器双重过流防护，智能电池管理支持多节数软件可调、电池温度补偿，兼顾前期采购性价比与后期运维便捷性，是中大型三相负载机房*不间断供电设备。
表格
参数项目（中文） | Parameter Item（English） | YTR3320（20kVA） | YTR3330（30kVA） | YTR3340（40kVA） |
产品型号 | Model | YTR3320 | YTR3330 | YTR3340 |
输入制式 | Input System | 三相四线 + PE（三进三出）3φ4W+PE, 3-phase input & output | 三相四线 + PE（三进三出）3φ4W+PE, 3-phase input & output | 三相四线 + PE（三进三出）3φ4W+PE, 3-phase input & output |
输入电压范围 (Vac) | Input Voltage Range | 线电压 138~485V；相电压 80~280V L-L:138~485V, L-N:80~280V | 线电压 138~485V；相电压 80~280V L-L:138~485V, L-N:80~280V | 线电压 138~485V；相电压 80~280V L-L:138~485V, L-N:80~280V |
输入频率范围 (Hz) | Input Frequency Range | 40~70Hz，50/60Hz 自适应 40~70Hz, 50/60Hz auto-adaptive | 40~70Hz，50/60Hz 自适应 40~70Hz, 50/60Hz auto-adaptive | 40~70Hz，50/60Hz 自适应 40~70Hz, 50/60Hz auto-adaptive |
旁路同步跟踪范围 | Bypass Synchronization Tracking Range | 默认 ±10%，支持 ±5% 软件自定义 Default ±10%, ±5% adjustable | 默认 ±10%，支持 ±5% 软件自定义 Default ±10%, ±5% adjustable | 默认 ±10%，支持 ±5% 软件自定义 Default ±10%, ±5% adjustable |
旁路输入电压范围 (Vac) | Bypass Input Voltage Range | 默认 ±20%，可选 ±15%/±10% Default ±20%, optional ±15%/±10% | 默认 ±20%，可选 ±15%/±10% Default ±20%, optional ±15%/±10% | 默认 ±20%，可选 ±15%/±10% Default ±20%, optional ±15%/±10% |
输入功率因数 | Input Power Factor | ＞0.99 | ＞0.99 | ＞0.99 |
输入电流谐波 THDi | Input Current Harmonic THDi | ＜3%（非线性满载工况） ＜3% (Non-linear full load) | ＜3%（非线性满载工况） ＜3% (Non-linear full load) | ＜3%（非线性满载工况） ＜3% (Non-linear full load) |
电池电压 (Vdc) | Battery Voltage | 12~20 节 12V 蓄电池软件自由可调 12~20×12V battery adjustable | 12~20 节 12V 蓄电池软件自由可调 12~20×12V battery adjustable | 12~20 节 12V 蓄电池软件自由可调 12~20×12V battery adjustable |
输出功率因数 | Output Power Factor | <b>1.0 高带载无降额</b> | <b>1.0 高带载无降额</b> | <b>1.0 高带载无降额</b> |
输出电压 (Vac) | Output Voltage | 线电压 380/400/415±1%；相电压 220/230/240±1% L-L:380/400/415±1%, L-N:220/230/240±1% | 线电压 380/400/415±1%；相电压 220/230/240±1% L-L:380/400/415±1%, L-N:220/230/240±1% | 线电压 380/400/415±1%；相电压 220/230/240±1% L-L:380/400/415±1%, L-N:220/230/240±1% |
输出频率 (Hz) | Output Frequency | 市电模式跟踪旁路 ±10%；电池模式 50/60±0.1% Mains sync ±10%, Battery mode ±0.1% | 市电模式跟踪旁路 ±10%；电池模式 50/60±0.1% Mains sync ±10%, Battery mode ±0.1% | 市电模式跟踪旁路 ±10%；电池模式 50/60±0.1% Mains sync ±10%, Battery mode ±0.1% |
波形失真度 THDv | Waveform Distortion THDv | 线性负载＜1%，非线性负载＜4% Linear load＜1%, Non-linear load＜4% | 线性负载＜1%，非线性负载＜4% Linear load＜1%, Non-linear load＜4% | 线性负载＜1%，非线性负载＜4% Linear load＜1%, Non-linear load＜4% |
整机效率 | Overall Efficiency | <b>*高 96% Max 96%</b> | <b>*高 96% Max 96%</b> | <b>*高 96% Max 96%</b> |
逆变过载能力 | Inverter Overload Capacity | ≤105% 长期运行；105%~110% 持续 60min 切旁路；110%~130% 持续 10min 切旁路；130%~155% 持续 1min 切旁路；＞155% 立即切旁路 | ≤105% 长期运行；105%~110% 持续 60min 切旁路；110%~130% 持续 10min 切旁路；130%~155% 持续 1min 切旁路；＞155% 立即切旁路 | ≤105% 长期运行；105%~110% 持续 60min 切旁路；110%~130% 持续 10min 切旁路；130%~155% 持续 1min 切旁路；＞155% 立即切旁路 |
直流启动功能 | DC Cold Start Function | ✅支持电池冷启动 Support battery cold start | ✅支持电池冷启动 Support battery cold start | ✅支持电池冷启动 Support battery cold start |
通信功能 | Communication Port | 标配 RS485、1 路输入干接点、3 路输出干接点；双智能插槽，可选 SNMP、并机卡、协议转换卡 | 标配 RS485、1 路输入干接点、3 路输出干接点；双智能插槽，可选 SNMP、并机卡、协议转换卡 | 标配 RS485、1 路输入干接点、3 路输出干接点；双智能插槽，可选 SNMP、并机卡、协议转换卡 |
选配件 | Optional Accessories | SNMP 远程监控卡、UPS 并机卡、协议转换卡、干接点扩展卡、外置铅酸电池柜、磷酸铁锂储能模组、配套连接线缆 | SNMP 远程监控卡、UPS 并机卡、协议转换卡、扩展干接点卡、大容量长延时电池组、锂电储能系统、机房配电辅件 | SNMP 远程监控卡、UPS 并机卡、协议转换卡、干接点拓展模块、成套电池柜、工业锂电模组、承重机柜配件 |
报警功能 | Alarm Function | 4.3 寸触摸屏 + 蜂鸣器声光双重告警 LCD+Buzzer sound & light alarm | 4.3 寸触摸屏 + 蜂鸣器声光双重告警 LCD+Buzzer sound & light alarm | 4.3 寸触摸屏 + 蜂鸣器声光双重告警 LCD+Buzzer sound & light alarm |
噪音 (dB) | Noise Level | ＜55dB | ＜55dB | ＜55dB |
工作温度 (℃) | Operating Temperature | 0 ~ 40℃ | 0 ~ 40℃ | 0 ~ 40℃ |
环境湿度 | Ambient Humidity | 0~95% RH，无凝露 0~95% RH, non-condensing | 0~95% RH，无凝露 0~95% RH, non-condensing | 0~95% RH，无凝露 0~95% RH, non-condensing |
尺寸 (宽 × 深 × 高 mm) | Dimension(W×D×H) | 280×800×715 | 280×800×715 | 280×800×715 |
净重 (kg) | Net Weight | 45kg | 56kg | 54kg |
科华不间断电源YTR33 系列采用双 DSP 独立协同运算架构，两路处理器分别管控整流、逆变回路，故障自检响应速度远高于单 DSP 小功率机型，抗电磁干扰能力适配工厂、变电站等强干扰环境。整机集成输入、输出、旁路、维护旁路四组独立开关，搭配熔断器实现双重过流保护，检修时可隔离逆变回路，无需外接旁路装置，单人即可完成断电维护，全程不中断后端三相负载供电，满足金融、医疗行业高等级供电安全规范。
科华UPS电源输入功率因数＞0.99，输入电流谐波 THDi 低至 3%，不会反向污染厂区三相电网，可搭配更小容量柴油发电机组，减少前期动力设备投入；整机满载效率*高 96%，独立冷热分离风道搭配智能无级调速风机，轻载运行自动降低风机转速，同步减少噪音与电能损耗。内置电池温度补偿算法，结合市电优先运行逻辑，减少蓄电池频繁充放电循环，有效延长电池使用寿命，大幅降低后期电池更换运维支出。
对比 YTR11-J（PF0.8/0.9）、YTR31 三进单出（PF0.8/0.9）机型，本系列原生输出功率因数 1.0，相同 kVA 容量下可承载更多三相 IT、工业负载，机房扩容无需额外增配 UPS 主机，直接缩减供电系统整体采购预算。波形失真控制表现优异，线性负载 THDv＜1%，非线性工业设备负载仅＜4%，输出纯净标准正弦波，有效避免谐波造成服务器蓝屏、精密检测仪器数据漂移、电气元器件加速老化等故障。
科华UPS电源原生支持四台设备并联运行，适配机房分期扩容、N+1 冗余容错、双母线高可靠供电三大主流方案；并机系统可共用一组蓄电池组，省去多套储能设备采购成本。电池配置软件自由调节 12~20 节 12V 蓄电池，充电管理智能化，断电后市电恢复自动触发来电自启动，无人值守机房场景无需人工操作即可恢复负载供电，降低日常运维工作量。
整机标配4.3 寸高清彩色触控显示屏，图文化展示三相输入电压、输出负载率、电池剩余容量、设备内部温度、故障代码全维度运行参数；机身搭载 V 型三色氛围状态灯，待机、逆变、故障三种工作状态色彩区分清晰，远距离即可快速判断设备运行工况。双智能通讯插槽设计，标配 RS485 与多路干接点，可拓展 SNMP 监控卡接入机房动环管理平台，实现网页远程查看、告警推送、远程开关机，适配中大型数据中心集中运维需求。
整机工作温度区间 0~40℃，湿度 0~95% 无凝露，可放置无恒温空调的工业车间、户外弱电机房、地下设备间；超宽三相电压输入（线电压 138~485V），*兼容老旧厂区、自备柴油发电机、偏远工地等电压波动剧烈的恶劣供电环境。广泛应用于中型数据机房、政务云服务器集群、医院核磁 / CT 影像设备、工厂自动化生产线、轨道交通监控机房、金融证券交易系统、能源光伏中控设备等三相大功率负载场景。
综合来看，科华UPS电源YTR33（20-40kVA）三进三出不间断电源凭借 1.0 高输出功率因数、3% 超低输入谐波、96% 超高运行效率、四机并联冗余、双 DSP 数字控制等核心优势，是中大型三相负载机房的核心供电保障方案。科华不间断电源依托科华数据数十年电力电子研发技术积淀，全系列元器件符合 RoHS *环保标准，搭配完善声光告警、多层级电气保护、智能电池管理体系，兼顾前期采购成本与长期运维投入，为政企、工业、医疗、能源、交通行业提供稳定、纯净、安全的三相不间断电力保障。
