科华UPS电源YTRL11-J 系列 1-3kVA 内置磷酸铁锂在线式不间断电源｜完整参数与产品介绍一、产品概述科华不间断电源YTRL11-J 系列是科华数据推出的内置磷酸铁锂一体化单进单出 UPS，覆盖 1kVA、2kVA、3kVA 小功率段，区别于传统外置铅酸电池的 YTR11-J 机型，整机集成高密度锂电模组，兼顾机架、立式两种安装形态，专为空间狭小的小型机房、门店监控、实验室精密仪器、桌面
科华不间断电源YTRL11-J 系列是科华数据推出的内置磷酸铁锂一体化单进单出 UPS，覆盖 1kVA、2kVA、3kVA 小功率段，区别于传统外置铅酸电池的 YTR11-J 机型，整机集成高密度锂电模组，兼顾机架、立式两种安装形态，专为空间狭小的小型机房、门店监控、实验室精密仪器、桌面工控设备打造轻量化长效供电方案。科华UPS电源搭载 DSP 全数字三电平高频变换技术，整机输出功率因数可达 0.9，同等容量下带载能力优于市面多数同功率锂电 UPS；整机满载效率*高 93%，搭配智能风机调速设计，运行噪音更低，适配办公、实验室等安静场景。科华UPS电源依托自研锂电 BMS 管理系统，内置电池配置开关降低自放电，支持来电自启动、定期电池自测，循环寿命、续航时长*超越铅酸机型，无需额外购置外置电池包，开箱即可部署，大幅降低前期设备采购与机柜布线成本。
表格
参数项目（中文） | Parameter Item（English） | YTRL1101-J（1kVA） | YTRL1102-J（2kVA） | YTRL1103-J（3kVA） |
产品型号 | Model | YTRL1101-J | YTRL1102-J | YTRL1103-J |
输入制式 | Input System | 单相三线 Single-phase three-wire | 单相三线 Single-phase three-wire | 单相三线 Single-phase three-wire |
输入电压范围 (Vac) | Input Voltage Range | 120 ~ 295 | 120 ~ 295 | 120 ~ 295 |
输入频率范围 (Hz) | Input Frequency Range | 50/60Hz±10%，电网自适应 50/60Hz ±10%, auto-adaptive | 50/60Hz±10%，电网自适应 50/60Hz ±10%, auto-adaptive | 50/60Hz±10%，电网自适应 50/60Hz ±10%, auto-adaptive |
旁路同步跟踪范围 | Bypass Synchronization Tracking Range | 50/60Hz±10% | 50/60Hz±10% | 50/60Hz±10% |
旁路输入电压范围 (Vac) | Bypass Input Voltage Range | 208/220/230/240±1% | 208/220/230/240±1% | 208/220/230/240±1% |
输入功率因数 | Input Power Factor | ＞0.99（线性满载） | ＞0.99（线性满载） | ＞0.99（线性满载） |
输入电流谐波 THDi | Input Current Harmonic THDi | ≤5%（100% 满载） ≤5% (Full load) | ≤5%（100% 满载） ≤5% (Full load) | ≤5%（100% 满载） ≤5% (Full load) |
电池电压 (Vdc) | Battery Voltage | 24V | 48V | 72V |
输出功率因数 | Output Power Factor | <b>0.9 高带载</b> | <b>0.9 高带载</b> | <b>0.9 高带载</b> |
输出电压 (Vac) | Output Voltage | 默认 220V，可选 208/220/230/240±1% Default 220V, optional 208/220/230/240±1% | 默认 220V，可选 208/220/230/240±1% Default 220V, optional 208/220/230/240±1% | 默认 220V，可选 208/220/230/240±1% Default 220V, optional 208/220/230/240±1% |
输出频率 (Hz) | Output Frequency | 市电同步；电池模式 50/60±0.2% Mains sync; Battery mode ±0.2% | 市电同步；电池模式 50/60±0.2% Mains sync; Battery mode ±0.2% | 市电同步；电池模式 50/60±0.2% Mains sync; Battery mode ±0.2% |
波形失真度 THDv | Waveform Distortion THDv | 线性负载＜2%，非线性负载＜5% Linear load＜2%, Non-linear load＜5% | 线性负载＜2%，非线性负载＜5% Linear load＜2%, Non-linear load＜5% | 线性负载＜2%，非线性负载＜5% Linear load＜2%, Non-linear load＜5% |
整机效率 | Overall Efficiency | <b>*高 93% Max 93%</b> | <b>*高 93% Max 93%</b> | <b>*高 93% Max 93%</b> |
逆变过载能力 | Inverter Overload Capacity | 100%-130% 维持 1min；131%-150% 维持 1s；＞150% 仅 200ms | 100%-130% 维持 1min；131%-150% 维持 1s；＞150% 仅 200ms | 100%-130% 维持 1min；131%-150% 维持 1s；＞150% 仅 200ms |
直流启动功能 | DC Cold Start Function | ✅支持电池冷启动 Support battery cold start | ✅支持电池冷启动 Support battery cold start | ✅支持电池冷启动 Support battery cold start |
通信功能 | Communication Port | 标配 RS232、EPO；可选 USB 卡、SNMP 卡、RS485 干接点卡 | 标配 RS232、EPO；可选 USB 卡、SNMP 卡、RS485 干接点卡 | 标配 RS232、EPO；可选 USB 卡、SNMP 卡、RS485 干接点卡 |
选配件 | Optional Accessories | SNMP 网络监控卡、USB 通讯卡、RS485 干接点扩展卡、19 英寸机柜安装导轨 | SNMP 网络监控卡、USB 通讯卡、RS485 干接点扩展卡、机柜承重层板、理线配件 | SNMP 远程监控卡、USB 卡、干接点模块、机柜 PDU、机架安装辅件 |
报警功能 | Alarm Function | 电池异常、市电异常、输出过载声光告警 Battery/mains/overload sound & light alarm | 电池异常、市电异常、输出过载声光告警 Battery/mains/overload sound & light alarm | 电池异常、市电异常、输出过载声光告警 Battery/mains/overload sound & light alarm |
噪音 (dB) | Noise Level | ＜43dB | ＜48dB | ＜52dB |
工作温度 (℃) | Operating Temperature | -5 ~ 40℃（推荐 20~25℃） | -5 ~ 40℃（推荐 20~25℃） | -5 ~ 40℃（推荐 20~25℃） |
环境湿度 | Ambient Humidity | 0~95% RH，无凝露 0~95% RH, non-condensing | 0~95% RH，无凝露 0~95% RH, non-condensing | 0~95% RH，无凝露 0~95% RH, non-condensing |
尺寸 (宽 × 深 × 高 mm) | Dimension(W×D×H) | 438×423×87(2U) | 438×573×87(2U) | 438×573×87(2U) |
净重 (kg) | Net Weight | 9.5kg | 14.5kg | 17.0kg |
科华不间断电源YTRL11-J 系列整机集成 A 级磷酸铁锂电芯，无需额外搭配外置电池包，整机高度仅 2U 标准机架尺寸。同等后备时长下整机重量仅为传统铅酸 UPS 方案的 1/6，大幅降低机柜承重压力；锂电模组能量密度更高，相同机柜占用空间下，后备续航时长比铅酸机型提升 2 倍以上，*适配弱电间、桌面机房、嵌入式设备柜等空间受限场景。磷酸铁锂电芯 100% 深度放电循环可达 1500 次，整机设计使用寿命 8 年，长期使用无需频繁更换电池，大幅削减后期运维物料成本。

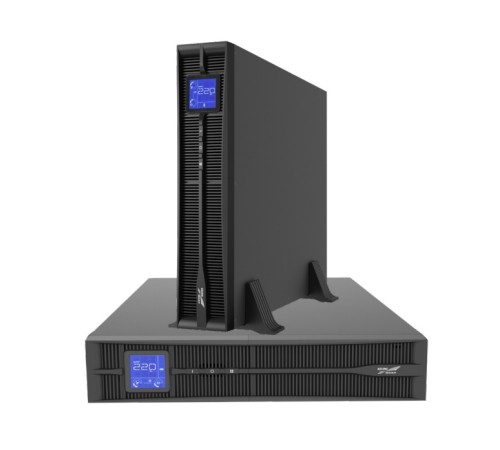

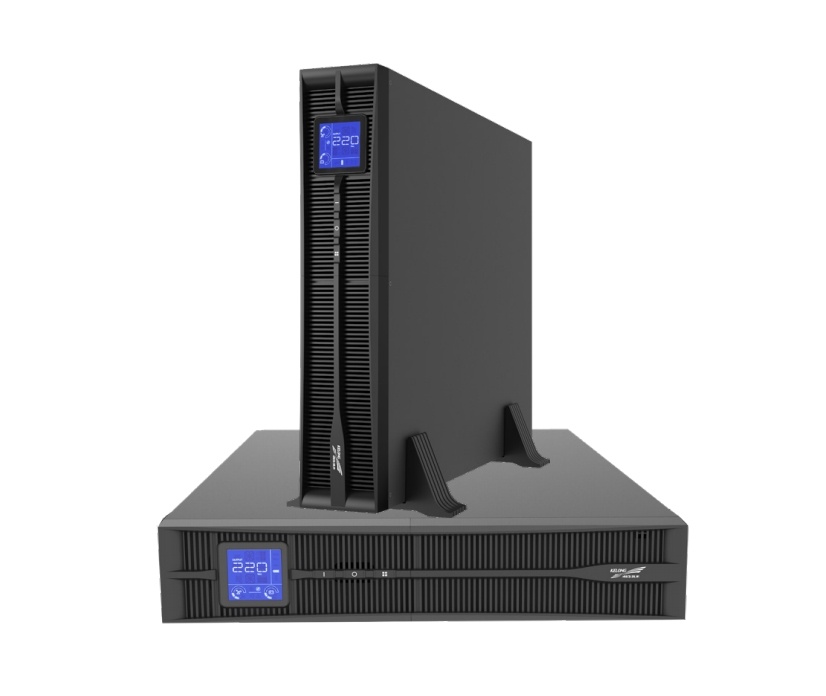

科华UPS电源支持机架式、立式两种安装方式，一台设备可适配机柜集成安装、桌面独立摆放两种方案。2U 标准机架尺寸可直接装入 19 英寸服务器机柜，搭配原厂导轨即可快速固定；立式摆放无需额外配件，直接放置地面、操作台即可使用，兼顾机房标准化部署与实验室、门店零散设备供电需求。整机自带国标 3 路输出插座，小型交换机、工控主机、监控主机可直接插接，省去外接接线排步骤，布线更简洁。
整机输入电压区间 120~295Vac，覆盖国内多数老旧小区、乡镇厂区电压波动工况，同时支持柴油发电机接入，可过滤发电机输出谐波、电压毛刺，避免畸变电力损伤后端精密仪器。输入功率因数＞0.99，输入电流谐波控制在 5% 以内，不会反向污染前端市电电网，符合 YD/T 1095-2018 通信 UPS 一类产品标准，绿色低干扰，适配广电、检测实验室等对电能质量要求严苛的行业。市电优先运行逻辑减少电池频繁充放电，搭配内置电池隔离开关，设备长期闲置时可降低锂电自放电损耗。
内置专用 BMS 电池管理系统，支持市电恢复来电自启动功能，断电后市电恢复自动为负载供电，无需人工开机操作；设备可定期自动执行电池容量自测，提前预判电芯衰减，配套声光告警功能，电池异常、市电中断、过载故障*时间推送提醒。智能动态调速风机轻载低转速运行，1kVA 机型噪音低至 43dB，安静不干扰办公、实验环境，同时降低风机损耗，延长整机使用寿命。0ms 旁路逆变切换，市电中断瞬间无缝切换电池供电，零中断保障负载数据不丢失。
科华UPS电源标配 RS232、EPO 紧急关机接口，预留双智能通讯插槽，可按需选配 SNMP 监控卡、USB 通讯卡、RS485 干接点卡，实现远程遥测、遥信、遥控功能，支持网页远程查看电压、负载、电池剩余容量，远程开关机、定时电池检测，适配中小型机房动环集中监控平台。面板搭载可横 / 竖切换蓝屏 LCD 显示屏，多角度清晰读取设备全部运行参数，设备运行状态一目了然。
整机集成全套安全保护机制：电池欠压保护、输出短路保护、过载保护、过温保护、输入过压保护、整机故障保护，多重防护形成闭环安全体系。当负载短路、长时间过载、内部超温时，设备自动切断输出并声光告警，避免故障扩大损坏后端 IT 设备；整机元器件全部符合 RoHS 环保标准，无有害重金属，锂电模组内置多重绝缘、防爆结构，长期运行安全稳定。
综合来看，科华UPS电源YTRL11-J（1-3kVA）一体化锂电在线式 UPS，是轻量化长效后备供电的优选产品。科华不间断电源依托成熟磷酸铁锂集成方案，兼顾小体积、长续航、长寿命、低噪音四大核心优势，双形态安装方式适配多元场景，完善的远程监控与多重电气防护保障设备稳定运行。整机绿色低谐波、宽电网适配，广泛用于小型 IT 机房、实验室精密检测设备、门店监控系统、桌面工控、办公终端等场景，相比传统外置铅酸 UPS 大幅减少空间占用与长期运维投入，为空间紧张、追求低维护成本的用户提供一体化不间断供电解决方案。
