科华UPS电源YTM33系列（50KVA-600KVA）模块化产品介绍一、产品概述科华不间断电源YTM33系列是科华数据自研的大功率三进三出模块化在线式UPS，单功率模块规格50kVA/kW，整机机柜覆盖200/300/400/500/600kVA五大容量段，依托三电平逆变、双DSP数字化控制技术，面向中大型数据中心打造可弹性扩容的绿色供电方案。科华UPS电源核心打造全冗余可靠、模块化扩容、节能高
科华不间断电源YTM33系列是科华数据自研的大功率三进三出模块化在线式UPS，单功率模块规格50kVA/kW，整机机柜覆盖200/300/400/500/600kVA五大容量段，依托三电平逆变、双DSP数字化控制技术，面向中大型数据中心打造可弹性扩容的绿色供电方案。
科华UPS电源核心打造全冗余可靠、模块化扩容、节能*、智能运维四大核心优势，系统控制、通信、风机全部采用冗余设计，彻底规避单点故障；功率模块支持在线热插拔，支持N+X冗余并机，满足机房分期建设、按需增容需求，大幅降低前期一次性投入。
这款科华不间断电源单机柜300kVA机型占地面积仅0.5㎡，功率密度行业*，兼容上进线、下进线两种布线方式；整机标配7英寸彩色触摸屏、智能录波、四段式智能风机四维调控，同时兼容铅酸、长寿命磷酸铁锂电池，是金融、政企、互联网大型机房*科华UPS电源模块化供电设备。
表格
大类 | 细分指标 | 参数详情 |
基础机型规格 | 单模块功率 | 50kVA/kW，模块高度3U |
机柜容量型号 | YTM33200（50-200kVA）、YTM33300（50-300kVA）、YTM33400（50-400kVA）、YTM33500（50-500kVA）、YTM33600（50-600kVA） | |
拓扑结构 | 双变换在线式三电平逆变 | |
输入输出制式 | 三相四线+PE | |
输入特性市电侧 | 额定输入电压 | 380/400/415Vac(L-L)；220/230/240Vac(L-N) |
输入电压区间 | 138~485Vac(L-L)，138~303Vac区间线性降额；80~280Vac(L-N)，80~175Vac区间线性降额 | |
输入频率范围 | 40~70Hz，自适应50/60Hz电网 | |
输入功率因数 | ≥0.99 | |
旁路输入电压范围 | 304~438Vac(L-L)，175~252Vac(L-N) | |
旁路同步跟踪频率 | 50/60Hz±10% | |
电网适配能力 | 内置智能发电机管理，超宽电压减少电池频繁切换，延长蓄电池寿命 | |
电池与充电系统直流侧 | 电池电压可调范围 | 默认±192Vdc/±240Vdc，整体可调±180~±276Vdc |
电池配套功能 | 支持多组电池监测、电池节数大范围可调、并机共用电池组；具备电池二次保护、电池回路异常告警 | |
充电模式 | 三段式智能均浮充+温度补偿充电，适配磷酸铁锂、铅酸蓄电池 | |
锂电适配特性 | 兼容标准化磷酸铁锂模组，体积重量为铅酸电池1/3，循环寿命5000次，整机可用10年无需换电池 | |
直流冷启动 | 全机型支持无市电冷启动开机 | |
输出特性负载侧 | 输出功率因数 | 1.0，满载有功输出*大化 |
输出额定电压 | 380/400/415Vac(L-L)±1%；220/230/240Vac(L-N)±1% | |
输出频率控制 | 市电模式跟踪旁路频率；电池模式50/60Hz±0.2%稳定输出 | |
输出波形失真THDv | 线性负载≤1%；非线性负载≤4% | |
整机逆变效率 | 标准逆变模式*高96%；ECO经济模式*高99% | |
旁路逆变切换时间 | 0ms，无间断供电 | |
逆变过载能力 | ≤105%长期运行；105%~110%维持60min；110%~130%维持10min；130%~150%维持1min；＞150%立即切旁路 | |
并机扩容能力 | 标配并机功能，支持多机柜并联，数字化均流带载均衡；配备BSC同步功能，解决双电源不同步问题 | |
智能硬件与通信 | 人机交互面板 | 7英寸大尺寸彩色触摸屏，支持多国语言，存储10000条历史故障记录 |
操作防护设计 | 双键开关机、带防护盖EPO紧急停机，防误操作 | |
通信接口 | 标配RS232、RS485、干接点、MODBUS协议；可选配SNMP监控卡、BSC同步套件、电池温度采集套件、并机套件 | |
故障诊断功能 | 智能录波，完整记录故障前后波形信号，快速定位故障根源 | |
风机四维智能调控 | 负载自适应调速、温度自调节、风道自除尘、下电自风冷四重模式 | |
运行噪音 | 65~70dB | |
整机安全保护功能 | 告警类型 | 市电输入异常、电池低压、输出过载、设备故障声光告警 |
硬件保护 | 输出短路、输出过压欠压、整机过温、电池欠压、输入缺相/相序错误全维度保护；器件失效提前预警 | |
维护旁路 | 配备无转换时间手动维修旁路开关 | |
环境适配参数 | 工作环境温度 | 0~40℃ |
环境湿度 | 0%~95%无冷凝，满负载不降额 | |
适配海拔高度 | ≤2000m | |

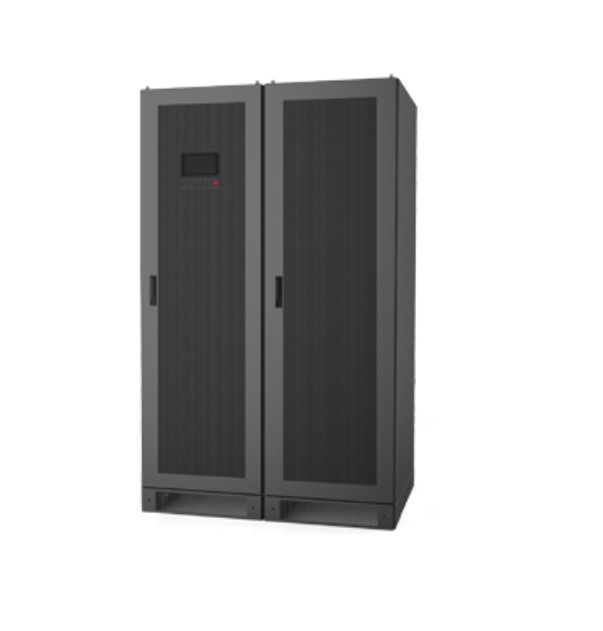

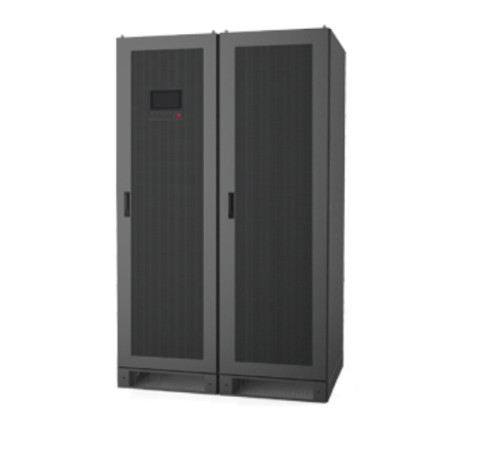

机柜尺寸与布线 | 整机外形尺寸 | 标准柜600×860×2000mm；扩容柜1200×860×2000mm |
进线方式 | 标准上进线，出厂可选下进线，上下进线兼容 | |
占地优势 | 300kVA单机柜占地面积仅0.5㎡，高功率密度节省机房土建成本 |
整套科华UPS电源采用多层级冗余设计，系统控制板、通信板双冗余消除单点故障；散热风机采用冗余备份，单风机损坏不中断负载供电；整机支持N+X功率模块冗余，任意模块故障自动离线，其余模块持续带载运行，24小时不间断机房运行零中断风险。
功率模块支持不停机在线热插拔，机房可先按照当下负载配置模块，后期业务扩容随时新增功率单元，无需更换整台设备；支持多机柜并联扩容，系统容量可灵活叠加，*适配边建设、边投产的数据中心规划，大幅降低前期一次性设备采购成本。
整机IGBT整流技术输入PF≥0.99、低谐波污染，无需额外加装谐波治理装置；常规逆变模式效率96%，轻载场景开启ECO模式效率可达99%，显著降低UPS自身发热与机房空调耗电；风机根据负载动态调速，低负载低转速静音运行，进一步缩减能耗支出。
搭载7英寸触控大屏搭配智能录波功能，故障波形自动留存，运维人员无需现场反复测试即可快速定位问题；风机自带定时自除尘风道，减少人工拆机清理频次；内置蓄电池智能监测系统，实时监控电压、内阻、温度，提前预判电池老化，避免电池故障引发断电风险。
**科华UPS电源**YTM33模块化机型适配中大型高可靠供电场景：
1. 大型IDC/云数据中心：互联网算力机房、云计算基地、运营商省级核心机房，支撑服务器、存储集群稳定运行；
2. 金融证券行业：国有大行、股份制银行、证券交易所、保险总部机房，保障交易系统不间断供电；
3. 政企政务机房：政府大数据中心、税务、交通能源管控机房；
4. 工业高端制造：精密光电、自动化产线、大型测控设备稳压保护；
5. 医疗教育科研：三甲医院影像中心、高校超算实验室、科研仪器机房。
科华数据股份有限公司（股票代码：002335）原厂研发生产全系列科华不间断电源，YTM33模块化UPS是面向中大型数据中心打造的主力大功率机型，拥有*级节能产品认证，*覆盖售后运维网点，可配套蓄电池柜、机房动环监控、锂电一体化完整供电解决方案。
