科华UPS电源YTM33系列（120-150KVA）模块化产品介绍一、产品概述科华不间断电源YTM33（120/150kVA）是科华数据推出的中小型三电平模块化三进三出在线式UPS，搭载30kVA/kW超薄2U功率模块，包含YTM33120/F、YTM33150/S两款标准机柜，适配微模块机房、中小型政企算力机房、金融网点等场景，是轻量化弹性扩容供电方案。科华UPS电源区别于大模块大功率机型，采用

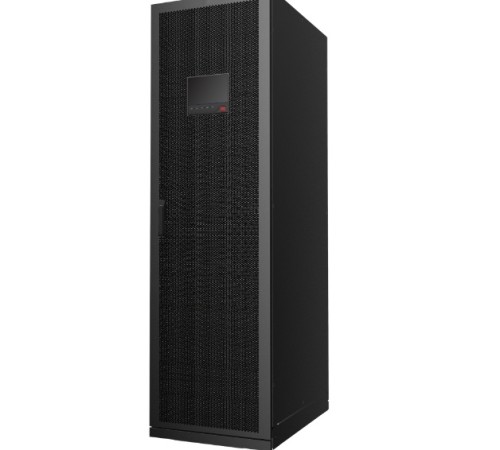

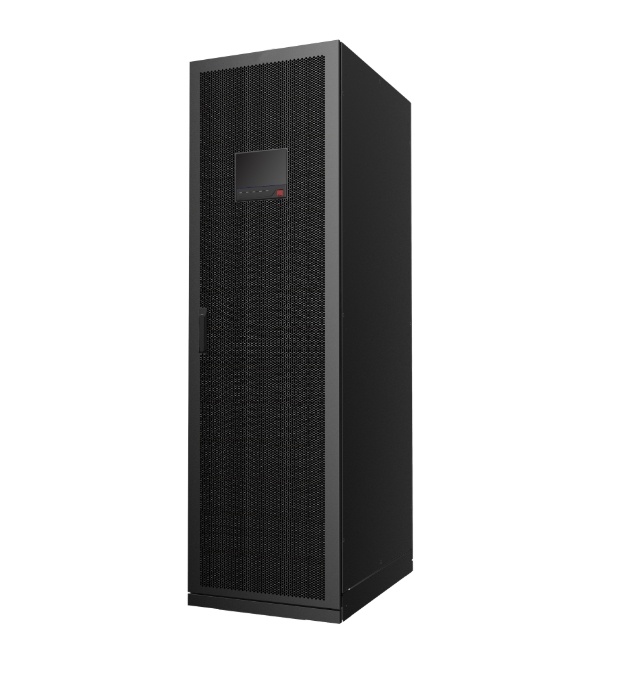

科华不间断电源YTM33（120/150kVA）是科华数据推出的中小型三电平模块化三进三出在线式UPS，搭载30kVA/kW超薄2U功率模块，包含YTM33120/F、YTM33150/S两款标准机柜，适配微模块机房、中小型政企算力机房、金融网点等场景，是轻量化弹性扩容供电方案。
科华UPS电源区别于大模块大功率机型，采用小型化功率单元设计，支持不停机在线扩容、N+X冗余备份，独创W-ECO智慧节能模式，兼具有源滤波功能，在节能与电网净化层面实现双重升级；整机标配完整四路配电开关、智能风机自除尘、故障录波、电池智能休眠等功能，运维便捷度大幅提升。
这款科华不间断电源适配锂电成套系统、微模块机房入列部署，配套丰富监控、电池管理选件，可无缝对接机房动环系统，无需整体更换设备即可满足后期业务扩容需求，是中小型机房建设改造*科华UPS电源。
表格
大类 | 细分指标 | 参数详情 |
基础机型规格 | 单功率模块参数 | 30kVA/kW，模块高度2U；模块尺寸500×700×86mm，模块重量24kg；旁路模块重量17kg |
机柜型号及*大容量 | YTM33120/F：30~120kVA；YTM33150/S：30~150kVA；建议模块配置≥2个，支持N+X冗余 | |
整机拓扑 | 双变换在线式三电平逆变 | |
输入输出制式 | 三相四线+PE | |
机柜外形尺寸 | 600×860×2000mm | |
整机重量 | YTM33120/F：180kg；YTM33150/S：169kg | |
输入特性市电侧 | 额定输入电压 | 380/400/415Vac(L-L)；220/230/240Vac(L-N) |
输入电压区间 | 138~485Vac(L-L)，138~303Vac线性降额；80~280Vac(L-N)，80~175Vac线性降额 | |
输入频率范围 | 40~70Hz，自适应50/60Hz电网 | |
旁路同步跟踪区间 | 50/60Hz±10% | |
旁路输入电压范围 | 304~438Vac(L-L)，175~252Vac(L-N) | |
输入电流谐波THDi | 线性满载≤2%；非线性满载≤3% | |
输入功率因数 | ≥0.99，降低前端配电损耗 | |
电池充电系统直流侧 | 电池电压可调范围 | 默认±192Vdc，可调±168~±276Vdc；电池节数默认±16节，可调±14~±23节（12V单节） |
充电电流规则 | 10A×N（N为机柜内部功率模块数量） | |
电池配套能力 | 支持多机柜并机共用电池组；智能充电休眠延长电池寿命；可选扩展BMS卡、电池脱扣套件、电池温度采集套件 | |
直流冷启动 | 全机型支持无市电直接启动设备 | |
配套方案 | 标准化磷酸铁锂UPS成套解决方案，适配空间受限机房 | |
输出特性负载侧 | 输出功率因数 | 1.0，全额输出有功功率 |
输出额定电压 | 380/400/415Vac±1%(L-L)；220/230/240±1%(L-N) | |
输出频率控制 | 市电模式跟踪旁路；电池模式稳定50/60Hz±0.1%输出 | |
输出波形 | 纯正弦波，THDv线性负载≤1%，非线性负载≤4% | |
整机运行效率 | 标准逆变模式*高96%；W-ECO模式*高99%，自带APF滤波，输入谐波＜5% | |
旁路逆变切换时间 | 0ms，无间断切换 | |
逆变过载能力 | ≤105%长期运行；105%~110%维持60min切旁路；110%~125%维持10min切旁路；125%~150%维持1min切旁路；＞150%立即切旁路 | |
配电开关配置 | 市电输入、旁路输入、维护旁路、输出四路独立开关，独立维护旁路 | |
并机功能 | 出厂标配并机套件，主机面板可统一查看整套并机系统全部运行数据 | |
智能运维与通信 | 安全操作设计 | 双键开关机双重防护；EPO紧急停机带防护盖，杜绝误操作 |
散热智能功能 | 风机自动定时除尘，保障模块长期稳定散热 | |
故障诊断工具 | 智能录波，完整记录故障前后波形；支持易损件、备品备件资产管理 | |
通信接口 | 标配RS232、RS485、干接点、MODBUS；可选SNMP卡、扩展干接点卡、上进线辅件、微模块入列选件 | |
告警类型 | 市电异常、电池低压、输出过载、设备故障声光双重告警 | |
整机安全保护 | 硬件保护机制 | 输出短路、输出过压欠压、过载、整机过温、电池欠压多级防护 |
环境适配参数 | 工作温度 | -5℃~40℃ |
环境湿度 | 0%~95%无冷凝，满负载不降额运行 |
整套科华UPS电源采用30kVA小型功率模块，2U超薄机身拆装便捷，支持在线热插拔，机房可按照当下实际负载配置模块，后期业务扩容直接新增功率单元，无需停机断电、无需更换整机设备；标配N+X冗余运行模式，任意功率模块故障自动离线退出，其余模块持续带载，彻底规避单点断电风险。
区别于普通UPS节能模式，该系列搭载自研W-ECO智慧经济模式，整机运行效率可达99%，同时集成APF有源滤波功能，输入电流谐波控制在5%以内，无需额外加装谐波治理设备；常规逆变模式效率96%，搭配模块智能休眠功能，轻载状态下闲置模块休眠降低整机发热，大幅减少机房空调耗电，长期运行节省大量电费支出。
电池节数调节区间宽至±14~±23节，老旧机房改造可沿用原有蓄电池，无需整套更换，降低改造投入；智能充电休眠机制减少电池频繁充放电损耗，延长蓄电池使用寿命；可选配套BMS电池监控系统，实时监测电池电压、内阻、温度，提前预警电池老化故障；同时兼容标准化磷酸铁锂成套方案，适配机房空间受限场景。
科华不间断电源YTM33（120-150kVA）配套完整行业解决方案，可选上进线辅件适配不同机房布线方式，微模块入列选件可直接嵌入一体化微模块机柜；同时搭配SNMP远程监控、干接点扩展套件，无缝对接机房动环监控平台，实现远程查看、远程告警、远程故障排查，大幅降低现场人工运维频次。
**<b>科华UPS电源</b>**YTM33中小型模块化机型适配中小型关键负载供电场景：
1. 微模块/边缘数据中心：中小型企业机房、边缘算力节点、政企本地服务器机房；
2. 金融网点场景：银行支行、证券营业部、保险分支机构交易终端供电；
3. 政府科教医疗：政务基层机房、高校实验室、三甲医院检验影像精密仪器；
4. 通信站点机房：中小型通信基站、区县通信核心机房后备供电；
5. 能源科研机构：电力监测站、各类精密检测仪器、自动化实验室稳压保护。
科华数据股份有限公司（股票代码：002335）自主研发生产全系列科华不间断电源，YTM33（120-150kVA）模块化UPS是面向中小型机房轻量化需求打造的紧凑型模块化机型，原厂标准化整机、模块同步生产，*覆盖售后运维网点，可配套蓄电池柜、锂电系统、机房动环监控一体化完整供电解决方案。
